HM-16-121: muelle de retorno del pedal para camilla Stryker ST1
La HM-16-121 es el muelle de retorno del pedal de la camilla Stryker ST1 (6300 ST1, 6300 ST1-X). Aparece como ítem AG en el despiece del manual de mantenimiento SK-6300_06 de Stryker. Medibs la suministra en toda España.
HM 16 121HM-16-121HM16121
Ficha de la pieza
- Referencia
- HM-16-121
- Pieza
- Muelle de retorno del pedal
- Nombre en el manual
- Return spring
- Sistema
- Elevación hidráulica
- Posición en el despiece
- Ítem AG · 2 por conjunto
- Cantidad en la camilla
- 2
- Fuente
- Manual de mantenimiento Stryker SK-6300_06
- Disponibilidad
- Original nueva o reacondicionada y probada, según existencias
Qué hace esta pieza
Forma parte del freno centralizado: al pisar el pedal, un eje y unas levas bloquean a la vez las ruedas. Cuando una de estas piezas se desgasta, el freno deja de sujetar la camilla aunque el pedal parezca funcionar. La Stryker ST1 es una camilla de transporte básica fabricada desde 2019 aproximadamente; con esos años de uso, el sistema de elevación hidráulica es de lo que más recambio pide.
Dónde va en la camilla

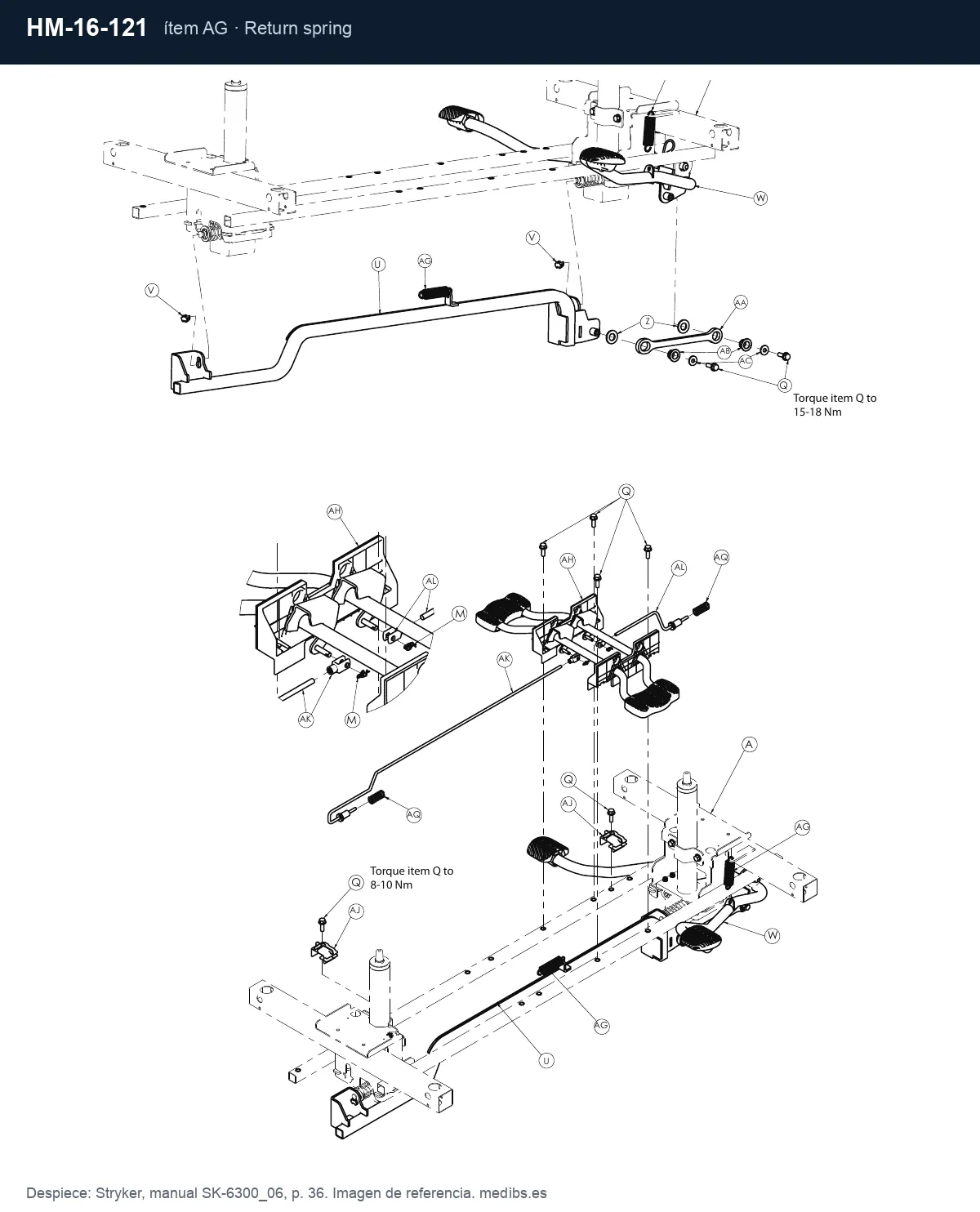

El manual SK-6300_06 la sitúa en la página 36 como ítem AG. El despiece indica 2 unidad(es) por conjunto. Comparte despiece con otras 10 referencias que listamos más abajo.
Cuándo hay que cambiarla
- La camilla se desplaza con el freno puesto
- El pedal baja pero una o varias ruedas siguen girando
- El pedal no se queda en la posición de freno o de dirección
- Ruido metálico o holgura al frenar
Camillas Stryker que usan la HM-16-121
| Modelo | Versiones | Tipo |
|---|---|---|
| Stryker ST1 | 6300 ST1, 6300 ST1-X | camilla de transporte básica |
Para confirmar que es tu pieza, anota el modelo y el número de serie de la etiqueta de la base. Cómo identificar tu camilla Stryker.
Dudas sobre la HM-16-121
¿Para qué camilla sirve la HM-16-121?
Según la documentación de Stryker, para Stryker ST1 (6300 ST1, 6300 ST1-X). Si tu camilla tiene otro número de serie o es de otra generación, envíanos por WhatsApp una foto de la etiqueta y lo comprobamos antes de enviarla.
¿Cuánto tarda el presupuesto de la HM-16-121?
Menos de 24 horas laborables desde que tenemos el número de serie de tu Stryker ST1. En el presupuesto te decimos si la pieza es nueva o reacondicionada y el plazo estimado de entrega.
¿Cambio solo la muelle de retorno del pedal o todo el freno?
Normalmente basta con la muelle de retorno del pedal. Si el pedal también tiene holgura o la camilla lleva muchos años sin revisión, conviene revisar el eje y las levas del mismo despiece de la Stryker ST1; te lo decimos al ver la foto.
¿Quién monta la muelle de retorno del pedal en la Stryker ST1?
Tu servicio de mantenimiento, con el manual de Stryker como guía, o un técnico especializado que coordinamos nosotros como servicio aparte dentro de la reparación de camillas. Tú eliges.
Pide la HM-16-121
Dinos el modelo y el número de serie de tu camilla y te confirmamos compatibilidad y presupuesto de la HM-16-121.
- Respuesta en menos de 24 horas
- Pieza original nueva o, si existe, reacondicionada y probada
- Envío a toda España; montaje por técnico como servicio aparte
Las fotos (etiqueta o pieza) envíalas por WhatsApp o por email:
WhatsApp +34 649 123 775 · info@medibs.es
Otras piezas del mismo despiece
| Referencia | Pieza | Ítem |
|---|---|---|
| HM-12-905 | Casquillo de bronce con valona | F |
| HM-12-026 | Casquillo del pedal de bomba | AB |
| YM-660-123 | Conjunto de quinta rueda | S |
| YM-660-315 | Conjunto pedal de descenso | AH |
| YM-660-092 | Abrazadera del depósito | AE |
| HM-01-68 | Rueda de 200 mm | I |
| YM-660-037 | Conjunto pedal de bomba | W |
| YM-660-083 | Biela del pedal de elevación | AA |
| YM-660-201 | Varilla/cable de descenso lado pies | AK |
| HM-01-69 | Rueda antiestática de 200 mm | H |
Otros recambios de elevación hidráulica
Stryker, Prime, Big Wheel y Zoom son marcas de sus respectivos titulares. Medibs no es distribuidor ni servicio técnico oficial de Stryker: las referencias y modelos se citan solo para identificar la compatibilidad de los recambios.
