HM-02-243: rampa de quinta rueda para camilla Stryker ST1
La HM-02-243 es la rampa de quinta rueda de la camilla Stryker ST1 (6300 ST1, 6300 ST1-X). Aparece como ítem P en el despiece del manual de mantenimiento SK-6300_06 de Stryker, conjunto «Fifth wheel assembly - YM-660-123». Medibs la suministra en toda España.
HM 02 243HM-02-243HM02243
Ficha de la pieza
- Referencia
- HM-02-243
- Pieza
- Rampa de quinta rueda
- Nombre en el manual
- Fifth wheel ramp
- Sistema
- Quinta rueda, Big Wheel y tracción
- Conjunto
- Fifth wheel assembly - YM-660-123
- Posición en el despiece
- Ítem P · 1 por conjunto
- Cantidad en la camilla
- 1
- Fuente
- Manual de mantenimiento Stryker SK-6300_06
- Disponibilidad
- Original nueva o reacondicionada y probada, según existencias
Para qué sirve la rampa de quinta rueda
Es parte del sistema que ayuda a dirigir la camilla en línea recta: la quinta rueda central, la Big Wheel o la tracción motorizada Zoom según el modelo. Hablamos de una camilla de transporte básica (Stryker ST1), donde el sistema de quinta rueda, big wheel y tracción soporta el uso diario de transporte y traslados.

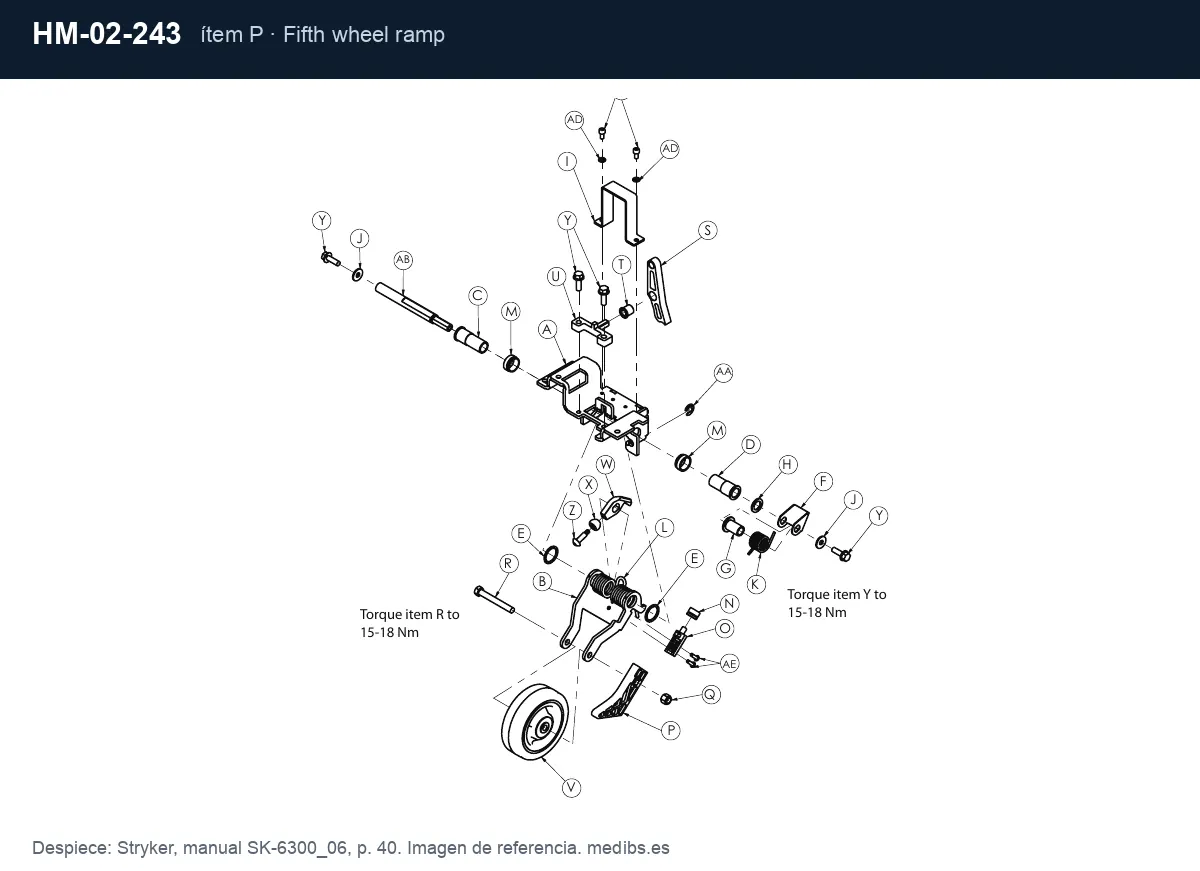

Posición en el despiece
El manual SK-6300_06 la sitúa en la página 40 como ítem P del conjunto «Fifth wheel assembly - YM-660-123». El despiece indica 1 unidad(es) por conjunto. En ese mismo despiece hay otras 9 piezas, por si la avería afecta a más de una.
Señales de avería
- La quinta rueda no baja o no toca el suelo
- Ruido o vibración en la rueda central
- La tracción motorizada no responde (Zoom)
- Cuesta mantener la camilla recta en pasillos largos
Camillas Stryker que usan la HM-02-243
| Modelo | Versiones | Tipo |
|---|---|---|
| Stryker ST1 | 6300 ST1, 6300 ST1-X | camilla de transporte básica |
Para confirmar que es tu pieza, anota el modelo y el número de serie de la etiqueta de la base. Cómo identificar tu camilla Stryker.
Dudas sobre la HM-02-243
¿La HM-02-243 vale para mi Stryker ST1?
El despiece de Stryker la asigna a Stryker ST1 (6300 ST1, 6300 ST1-X). Las versiones y los años cambian algunas piezas, así que antes de enviarla comprobamos el número de serie de tu camilla.
¿Vendéis la HM-02-243 suelta o solo el conjunto?
Suelta, tal y como aparece como ítem P en el despiece. Si te interesa el conjunto completo del que forma parte, también lo podemos presupuestar.
¿La rampa de quinta rueda se puede montar sin desmontar la base?
Depende de la versión de la Stryker ST1. En la mayoría de casos se accede retirando el carenado de la base; si tu camilla lleva tracción motorizada, el técnico tiene que desconectar antes la batería.
¿Podéis montar la HM-02-243?
Si lo necesitas, coordinamos el montaje con un técnico especializado como servicio aparte, dentro de nuestro servicio de reparación de camillas. Si la monta tu servicio de mantenimiento, te enviamos solo la pieza.
Pide la HM-02-243
Dinos el modelo y el número de serie de tu camilla y te confirmamos compatibilidad y presupuesto de la HM-02-243.
- Respuesta en menos de 24 horas
- Pieza original nueva o, si existe, reacondicionada y probada
- Envío a toda España; montaje por técnico como servicio aparte
Las fotos (etiqueta o pieza) envíalas por WhatsApp o por email:
WhatsApp +34 649 123 775 · info@medibs.es
Otras piezas del mismo despiece
| Referencia | Pieza | Ítem |
|---|---|---|
| HM-01-67 | Rueda de la quinta rueda | V |
| HM-12-028 | Leva de la quinta rueda | S |
| HM-12-013 | Rodamiento de leva de quinta rueda | T |
| HM-16-119 | Muelle de torsión de quinta rueda | K |
| HM-16-120 | Muelle de torsión de quinta rueda | L |
| HM-02-242 | Amortiguador de quinta rueda | N |
| HM-12-016 | Rodillo de quinta rueda | X |
| HM-12-015 | Eje de quinta rueda | AB |
| YM-660-068 | Rodamiento largo del eje de quinta rueda | C |
Otros recambios de quinta rueda, big wheel y tracción
Stryker, Prime, Big Wheel y Zoom son marcas de sus respectivos titulares. Medibs no es distribuidor ni servicio técnico oficial de Stryker: las referencias y modelos se citan solo para identificar la compatibilidad de los recambios.
Ficha revisada el 20 de octubre de 2026.
