1040-005-154: pedal de freno/dirección en V para camilla Stryker M-Series
La 1040-005-154 es el pedal de freno/dirección en V de la camilla Stryker M-Series (1007 SM104, 1015 SM204, 1025 SM304). Aparece como ítem B en el despiece del manual de mantenimiento 1015-009-002D de Stryker, conjunto «Brake Rod Assembly». Medibs la suministra en toda España.
1040 005 1541040-005-1541040005154
Ficha de la pieza
- Referencia
- 1040-005-154
- Pieza
- Pedal de freno/dirección en V (mariposa)
- Nombre en el manual
- Butterfly "V" Pedal
- Sistema
- Ruedas y freno centralizado
- Conjunto
- Brake Rod Assembly
- Posición en el despiece
- Ítem B · 1 por conjunto
- Cantidad en la camilla
- 2
- Fuente
- Manual de mantenimiento Stryker 1015-009-002D
- Disponibilidad
- Original nueva o reacondicionada y probada, según existencias
Qué hace esta pieza
Forma parte del freno centralizado: al pisar el pedal, un eje y unas levas bloquean a la vez las ruedas. Cuando una de estas piezas se desgasta, el freno deja de sujetar la camilla aunque el pedal parezca funcionar. Hablamos de una camilla de transporte (Stryker M-Series), donde el sistema de ruedas y freno centralizado soporta el uso diario de transporte y traslados.

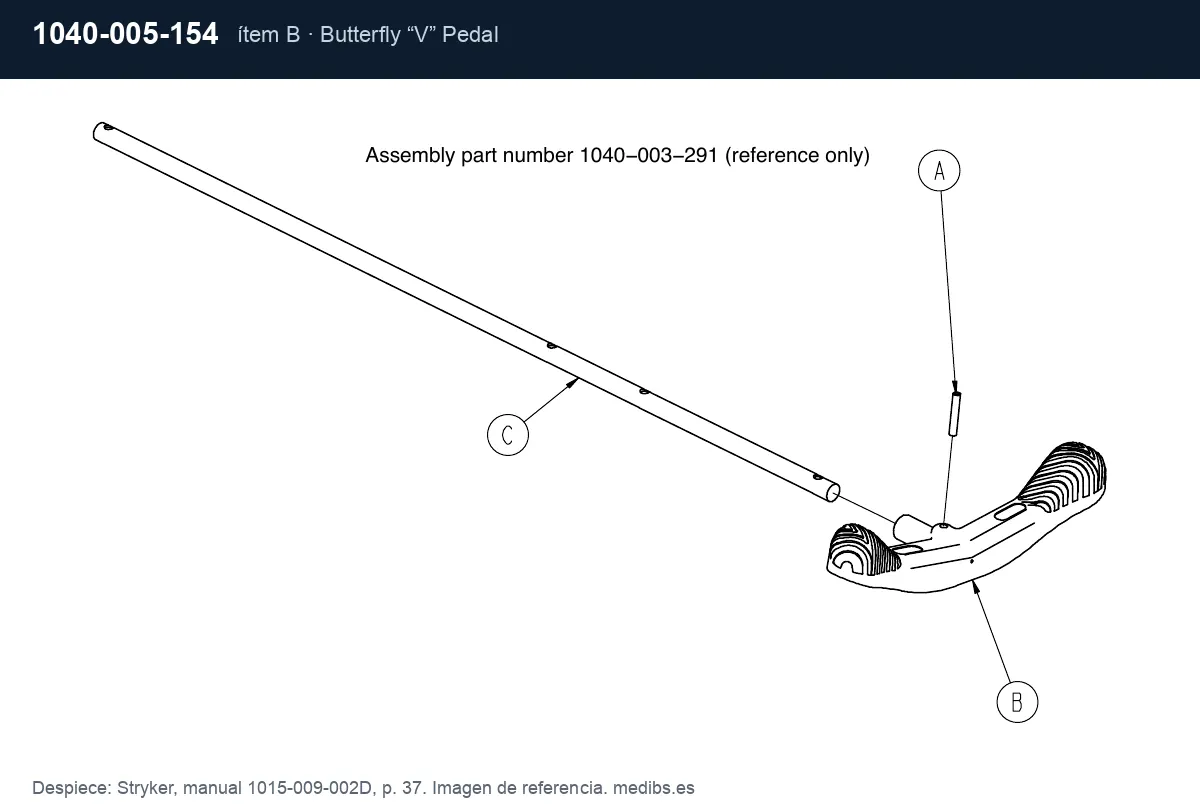

Datos del despiece
El manual 1015-009-002D la sitúa en la página 37 como ítem B del conjunto «Brake Rod Assembly». El despiece indica 1 unidad(es) por conjunto. Cantidad en la camilla: 2. En ese mismo despiece hay otras 1 piezas, por si la avería afecta a más de una.
Síntomas de que toca sustituirla
- Ruido metálico o holgura al frenar
- La camilla se desplaza con el freno puesto
- El pedal baja pero una o varias ruedas siguen girando
- El pedal no se queda en la posición de freno o de dirección
Camillas Stryker que usan la 1040-005-154
| Modelo | Versiones | Tipo |
|---|---|---|
| Stryker M-Series | 1007 SM104, 1015 SM204, 1025 SM304 | camilla de transporte |
Para confirmar que es tu pieza, anota el modelo y el número de serie de la etiqueta de la base. Cómo identificar tu camilla Stryker.
Dudas sobre la 1040-005-154
¿La 1040-005-154 vale para mi Stryker M-Series?
El despiece de Stryker la asigna a Stryker M-Series (1007 SM104, 1015 SM204, 1025 SM304). Las versiones y los años cambian algunas piezas, así que antes de enviarla comprobamos el número de serie de tu camilla.
¿Qué necesito para pedir la 1040-005-154?
El modelo y el número de serie de la camilla (están en la etiqueta de la base) y, si puedes, una foto de la pieza montada por WhatsApp. Con eso te confirmamos compatibilidad y presupuesto en menos de 24 horas.
¿Cambio solo la pedal de freno/dirección en V o todo el freno?
Normalmente basta con la pedal de freno/dirección en V. Si el pedal también tiene holgura o la camilla lleva muchos años sin revisión, conviene revisar el eje y las levas del mismo despiece de la Stryker M-Series; te lo decimos al ver la foto.
¿Quién monta la pedal de freno/dirección en V en la Stryker M-Series?
Tu servicio de mantenimiento, con el manual de Stryker como guía, o un técnico especializado que coordinamos nosotros como servicio aparte dentro de la reparación de camillas. Tú eliges.
Pide la 1040-005-154
Dinos el modelo y el número de serie de tu camilla y te confirmamos compatibilidad y presupuesto de la 1040-005-154.
- Respuesta en menos de 24 horas
- Pieza original nueva o, si existe, reacondicionada y probada
- Envío a toda España; montaje por técnico como servicio aparte
Las fotos (etiqueta o pieza) envíalas por WhatsApp o por email:
WhatsApp +34 649 123 775 · info@medibs.es
Otras piezas del mismo despiece
| Referencia | Pieza | Ítem |
|---|---|---|
| 1040-003-113 | Eje de freno Big Wheel/Zoom | C |
Otros recambios de ruedas y freno centralizado
Stryker, Prime, Big Wheel y Zoom son marcas de sus respectivos titulares. Medibs no es distribuidor ni servicio técnico oficial de Stryker: las referencias y modelos se citan solo para identificar la compatibilidad de los recambios.
Ficha revisada el 8 de octubre de 2026.
