0753-203-102: leva de freno para camilla Stryker M-Series
La 0753-203-102 es la leva de freno de la camilla Stryker M-Series (1005 SM104, 1007 SM104, 1015 SM204, 1025 SM304). Aparece como ítem E en el despiece del manual de mantenimiento 1005-009-002E de Stryker, conjunto «Brake Rod Assembly». Medibs la suministra en toda España.
0753 203 1020753-203-1020753203102
Ficha de la pieza
- Referencia
- 0753-203-102
- Pieza
- Leva de freno
- Nombre en el manual
- Brake Cam
- Sistema
- Ruedas y freno centralizado
- Conjunto
- Brake Rod Assembly
- Posición en el despiece
- Ítem E · 1 por conjunto
- Cantidad en la camilla
- por rueda
- Fuente
- Manual de mantenimiento Stryker 1005-009-002E
- Disponibilidad
- Original nueva o reacondicionada y probada, según existencias
Para qué sirve la leva de freno
Forma parte del freno centralizado: al pisar el pedal, un eje y unas levas bloquean a la vez las ruedas. Cuando una de estas piezas se desgasta, el freno deja de sujetar la camilla aunque el pedal parezca funcionar. En la Stryker M-Series, camilla de transporte, esta pieza trabaja en el sistema de ruedas y freno centralizado.
Dónde va en la camilla

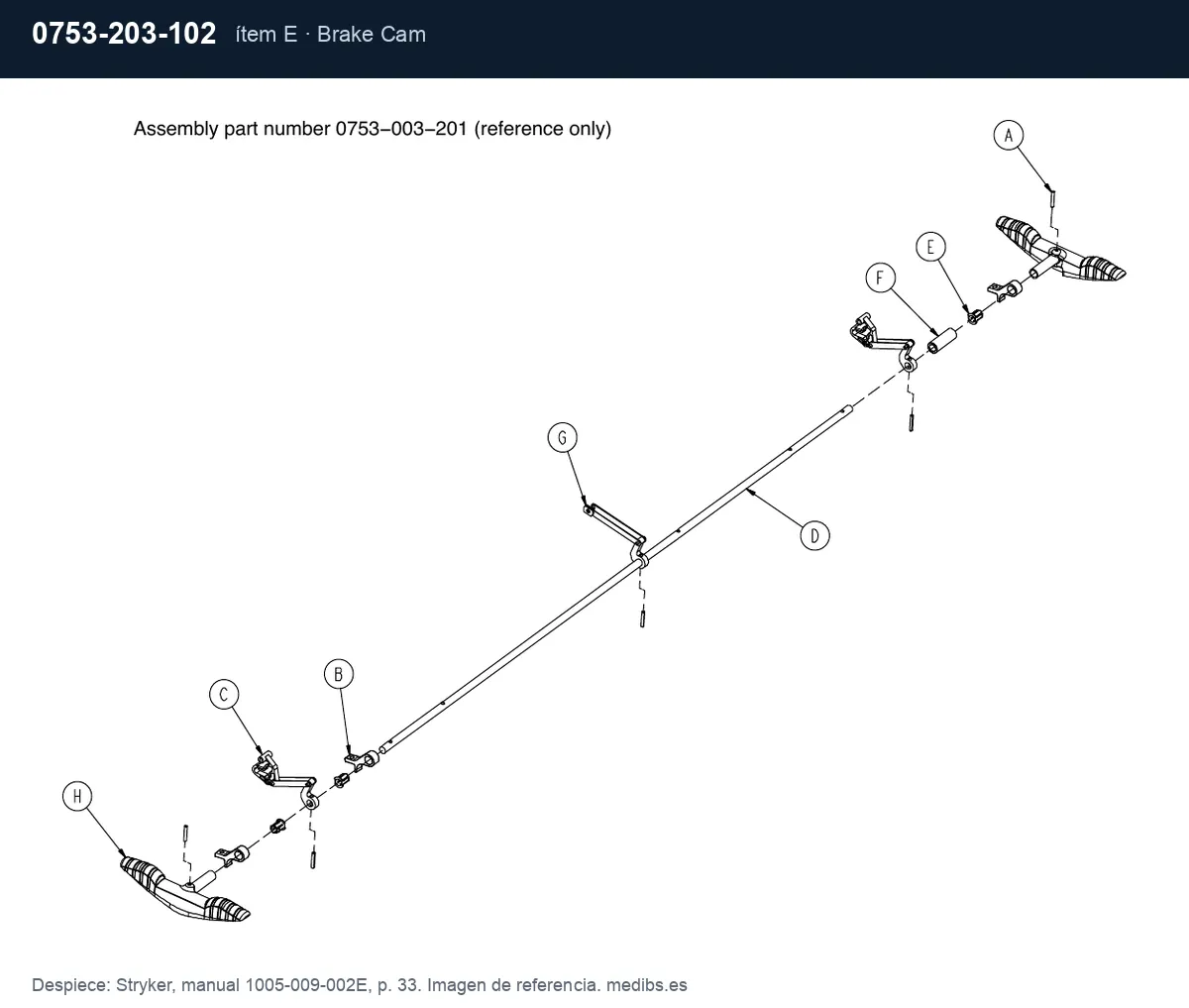

El manual 1005-009-002E la sitúa en la página 33 como ítem E del conjunto «Brake Rod Assembly». El despiece indica 1 unidad(es) por conjunto. Cantidad en la camilla: por rueda. En ese mismo despiece hay otras 5 piezas, por si la avería afecta a más de una.
Síntomas de que toca sustituirla
- El pedal no se queda en la posición de freno o de dirección
- Ruido metálico o holgura al frenar
- La camilla se desplaza con el freno puesto
- El pedal baja pero una o varias ruedas siguen girando
Camillas Stryker que usan la 0753-203-102
| Modelo | Versiones | Tipo |
|---|---|---|
| Stryker M-Series | 1005 SM104, 1007 SM104, 1015 SM204, 1025 SM304 | camilla de transporte |
- Drive Link Assembly 0753-003-010; la 1069 lista 0753-003-102
Para confirmar que es tu pieza, anota el modelo y el número de serie de la etiqueta de la base. Cómo identificar tu camilla Stryker.
Dudas sobre la 0753-203-102
¿Para qué camilla sirve la 0753-203-102?
Según la documentación de Stryker, para Stryker M-Series (1005 SM104, 1007 SM104, 1015 SM204, 1025 SM304). Si tu camilla tiene otro número de serie o es de otra generación, envíanos por WhatsApp una foto de la etiqueta y lo comprobamos antes de enviarla.
¿Qué necesito para pedir la 0753-203-102?
El modelo y el número de serie de la camilla (están en la etiqueta de la base) y, si puedes, una foto de la pieza montada por WhatsApp. Con eso te confirmamos compatibilidad y presupuesto en menos de 24 horas.
¿Cambio solo la leva de freno o todo el freno?
Normalmente basta con la leva de freno. Si el pedal también tiene holgura o la camilla lleva muchos años sin revisión, conviene revisar el eje y las levas del mismo despiece de la Stryker M-Series; te lo decimos al ver la foto.
¿Quién monta la leva de freno en la Stryker M-Series?
Tu servicio de mantenimiento, con el manual de Stryker como guía, o un técnico especializado que coordinamos nosotros como servicio aparte dentro de la reparación de camillas. Tú eliges.
Pide la 0753-203-102
Dinos el modelo y el número de serie de tu camilla y te confirmamos compatibilidad y presupuesto de la 0753-203-102.
- Respuesta en menos de 24 horas
- Pieza original nueva o, si existe, reacondicionada y probada
- Envío a toda España; montaje por técnico como servicio aparte
Las fotos (etiqueta o pieza) envíalas por WhatsApp o por email:
WhatsApp +34 649 123 775 · info@medibs.es
Otras piezas del mismo despiece
| Referencia | Pieza | Ítem |
|---|---|---|
| 0753-003-011 | Biela del eje de freno | B |
| 0753-003-061 | Biela de la leva de freno | C |
| 0753-003-014 | Eje de freno | D |
| 0753-003-004 | Soporte del eje de freno | B |
| 0785-005-156 | Pedal de freno/dirección en V | H |
